实现同行业高水平的动作速度,缩短作业节拍时间;
机器人基本轴及回传半径设计纤细化,避免了与夹具、工件的干涉;
synchro-feed焊接配置所需要的电缆均藏于机身,避免了手臂后方的干涉;
可搬运重量提高30%达到8kg,可轻松搭载各种焊枪及传感动器,同时非常适合于搬运用途。
型号 |
FD-V8 |
|
轴数 |
6轴 |
|
负载 |
8kg |
|
重复定位精度 |
±0.08mm |
|
驱动容量 |
3016w |
|

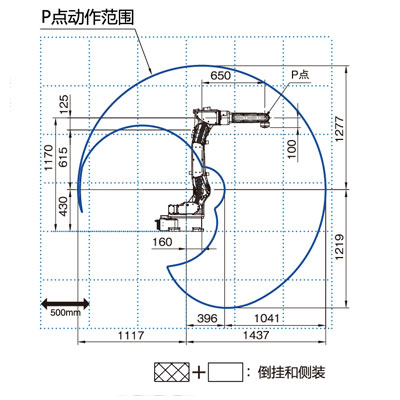

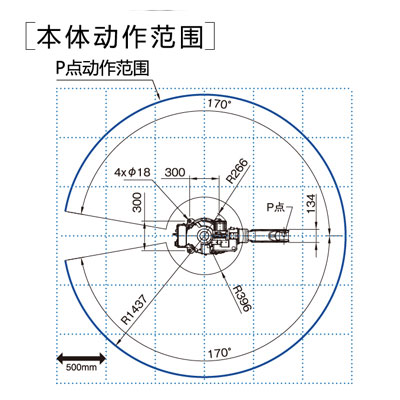

动作范围 |
基本轴J1 |
±170°(±50°) |
基本轴J2 |
﹣155°~﹢90° |
|
基本轴J3 |
﹣170°~﹢190° |
|
手臂轴J4 |
±180° |
|
手臂轴J5 |
﹣50°~﹢230° |
|
手臂轴J6 |
±360° |
|
最大速度 |
基本轴J1 |
4.19rad/s{240°/s}(3.32rad/s{190°/s}) |
基本轴J2 |
4.19rad/s{240°/s} |
|
基本轴J3 |
4.01rad/s{230°/s} |
|
手臂轴J4 |
7.50rad/s{430°/s} |
|
手臂轴J5 |
7.50rad/s{430°/s} |
|
手臂轴J6 |
11.00rad/s{630°/s} |
|
荷载能力 |
允许扭矩 J4 |
17.6N·m |
允许扭矩 J5 |
17.6N·m |
|
允许扭矩 J6 |
7.8N·m |
|
允许惯性矩 J4 |
0.43kg·m² |
|
允许惯性矩 J5 |
0.43kg·m² |
|
允许惯性矩 J6 |
0.09kg·m² |
|
机器人动作范围截面面积 |
3.11m²x340° |
|
周围温度·湿度 |
0~45℃,20~80%RH(无结露) |
|
本体重量 |
140kg |
|
上部手臂可载重量 |
10kg |
|
安装方式 |
正装、倒挂、侧装 |
