此种方式综合了卡盘式和摩擦轮结构的特点，将卡盘和固定的托架滚轮组合在一起，既方便操作，又可以保留卡盘的优点。
此类结构的优点是显而易见的，它具有摩擦轮式的管子无需调整、水平状态好、操作简便的特点，又具有卡盘式能正确计算圆周度数的功能，可以切割出质量较好的相贯线。
由于滚轮托架的高度是固定的，而不同口径的钢管在托架上的中心点高是不同的，为此，卡盘被设计成浮动式，可以随钢管直径的不同而调整高低尺寸。

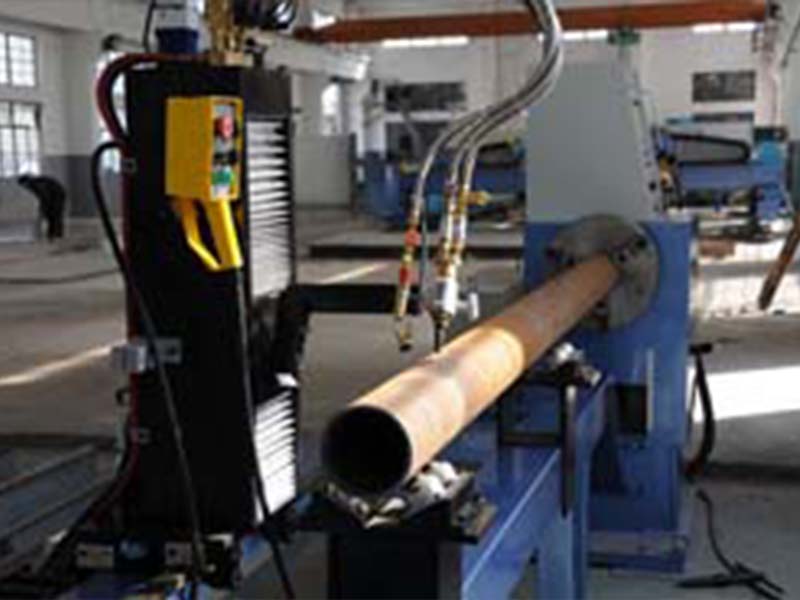

轻型结构的数控相贯线切割机就是根据上述原理专为现场施工单位设计的。它主要的特点为结构轻巧，操作方便，容易拆装和搬迁，为钢结构施工队所钟爱。
主要技术参数：
|
编号 |
项 目 |
参 数 |
|
1 |
切割管径 |
Φ=50-400mm |
|
2 |
火焰切割管壁厚度 |
δ1=6-50mm |
|
3 |
美国海宝PM1650等离子切割管壁厚度 |
δ2=3-16mm |
|
4 |
有效切割工件长度 |
标准2.5米一节，可累加选择 |
|
5 |
要求工件椭圆度 |
≤1% |
|
6 |
切割速度 |
V=10-3000mm/min |
|
7 |
移动速度 |
V0=10-6000 mm/min |
|
8 |
割炬轴向摆动角度 |
α=±60°(等离子以不断弧为准) |
